18.10.2007 FM-Stereo mit SoDiRa 0.050
Die neue Version von
SoDiRa
kann jetzt auch FM-breit, wie es auf UKW verwendet wird, und dazu
gleich noch Stereo und RDS. Die Abtastrate der Soundkarte kann nun bis
auf 192 kHz erhöht werden. Seitdem weiß ich erst, dass meine
Karte (VIA High Definition Audio, VIA VT3310) 192 kHz schafft. Also habe ich ein altes UKW-Radio
genommen, mit dem Oszilloskop einen passenden Punkt gesucht und die
10,7-MHz-ZF ausgekoppelt. Das Signal wird dann vom Elektor-SDR

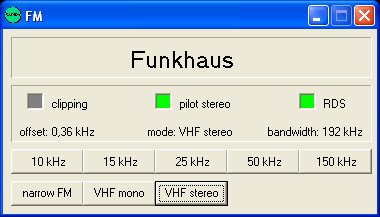

verarbeitet. Und tatsächlich erscheint UKW-Stereo in guter
Qualität und mit RDS!
Hinweise zur Bandbreite von Bernd Reiser:
UKW FM arbeitet mit 75 kHz Hub, das Basisbandsignal hat eine
Bandbreite von ca. 60 kHz, nach Carsonformel beträgt die
Bandbreite des FM-Signals etwa 2*(75+60) = 270 kHz. Man sieht, selbst
mit 192 kHz Samplerate ist man noch nicht
optimal. Meistens wird jedoch nicht voll ausgesteuert dann kann es
klappen. Kehrt man die Rechnung um, gelten folgende
Beziehungen.
48 kHz Samplerate -> UKW Mono bis 12% Aussteuerung geeignet,
Stereo nicht geeignet, kein RDS
96 kHz
Samplerate -> UKW Mono bis 22% Aussteuerung geeignet, Stereo nicht geeignet, kein RDS
192 kHz Samplerate -> UKW Mono bis
100% Aussteuerung geeignet, Stereo bis ca. 50%
Aussteuerung geeignet, RDS geeignet
Wird höher ausgesteuert kommt es zu starken nichtlinearen
Verzerrungen. Das ist leider FM-typisches Verhalten. In der Praxis
muss man mit 25 % Aussteuerung auf jeden Fall rechnen. Ich habe
mir übrigens extra eine sündhaft teure aber ich muss sagen
echt gute externe Soundkarte zugelegt (Phase 24 FW von Terratec).
