16.6.2007 Modulationseingang für den DDS-Generator AD9835

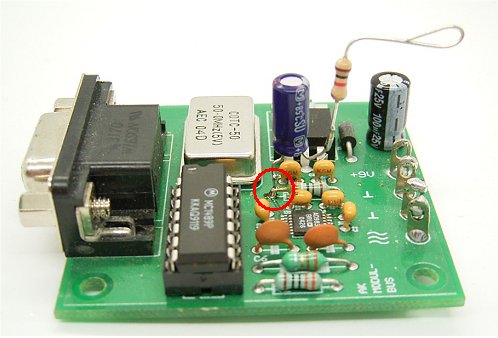

Der programmierbare DDS-Generator von Modul-Bus kann nicht nur für Empfänger, sondern auch als Messsender verwendet werden. Damit man in einem AM-Empfänger etwas hört, sollte das Signal moduliert werden. Dazu eignet sich der Pin 1, FS-Adjust des AD9835. Auf der Platine liegt hier ein Widerstand mit 3,9 k gegen Masse. Zusätzlich kann ein Koppelelko 10 µF (Pluspol am AD9835)  und ein Widerstand mit 1 k angeschlossen werden. So bekommt man einen wirkungsvollen Modulationseingang für ein NF-Signal bis ca. 1 Vss.
