12. Februar 2007: PLL-Taktgenerator ICS501

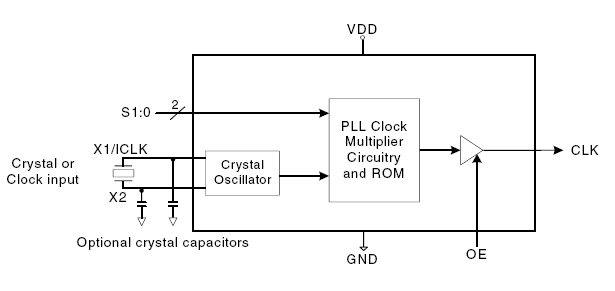

Im Zusammenhang mit dem IQ-Mischer für ein Software Defined Radio mussten hohe Frequenzen erzeugt werden. Es funktioniert mit dem programmierbaren Taktgenerator von Cypress (siehe Elexs). Aber es geht vielleicht noch einfacher: Peter Carnegie machte mich auf den ICS501 aufmerksam. Dies ist ein integrierter Quarzoszillator mit PLL-Frequenzvervielfacher. Man muss nichts programmieren, sondern braucht nur die Passenden Pegel an einige Pinne legen. Die einstellbaren Frequenzverhältnis liegen zwischen 2 und 8. Die Ausgangsfrequenz reicht bis 160 MHz. Man könnte den Chip einer einfachen DDS AD9835 nachschalten und hätte dann die nötige hohe Frequenz. Der Chip ist aber auch einfach als Quarzoszillator interessant, wenn man eine sehr hohe Frequenz braucht. Man könnte einen Quarz von 20 MHz verwenden, wenn man 160 MHz braucht. Datenblatt ICS501 / Probeaufbau
Neu: Platine zum ICS501:
