Berichtigungen:

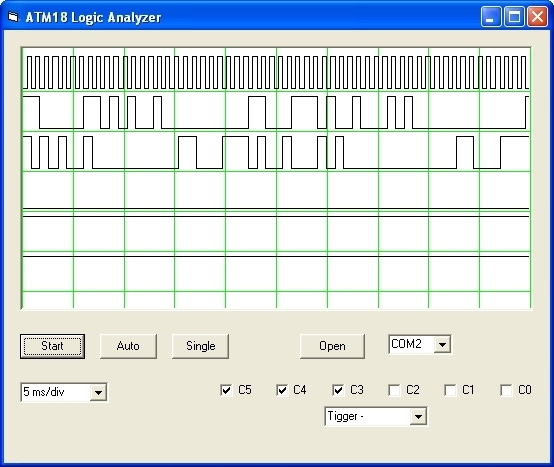

Download: M88_LogicAnalyzer.zip
Die
Anschlüsse im Schaltbild stimmen nicht mit dem Text und der
Software überein. Tatsächlich geht die Software auf eine
Version zurück, die für das ES-M32 passt. Mit dem ATM18
gelten entsprechend dem Schaltbild die folgenden Ein- und
Ausgänge, die auch für das Minimod18 passen:
Taster S1 an PB0
Taster S2 Alias PB2
Taster S3 Alias PC4
Schaltausgang für Transistor und Thyristor an PC0
Zeit-Poti an ADC6
Schallsensor an ADC7
In der Software:
...
S1 Alias Pinb.0
S2 Alias Pinb.1
S3 Alias Pinc.4
Out1 Alias Portc.0
Ddrc.0 = 1
Portb.0 = 1
Portb.1 = 1
Portc.4 = 1
...
Download: ATM18Flash.zip
Das Programm LEDFadeM32.bas aus dem Kapitel 4 ließ sich nur
unter einer älteren Bascom-Version kompilieren. Mit der aktuellen Version gab
es Fehlermeldungen. Der Grund war die Variable Adr, weil Adr jetzt ein
reserviertes Wort ist. Die Variable wurde deshalb in Adrs umbenannt. Gleiche
Probleme gab es mit Adrhi und Adrlo.
Kom = Waitkey()
If Kom = 100 Then
Dat = Waitkey()
Adrs = Dat * 256
Dat = Waitkey()
Adrs = Adrs + Dat
Dat = Waitkey()
Writeeeprom Dat , Adrs
Waitms 5
Readeeprom Dat , Adrs
Print Chr(dat);
End If
Download:
M32_Fade24.zip
VB_LED64_en.zip
ESM32_en.zip
